Выполненные работы от "А"бхазии до "Я"кутии
Московская область, Дубна, NICA
Расположение объекта: Москва
Дата выполнения: 2018

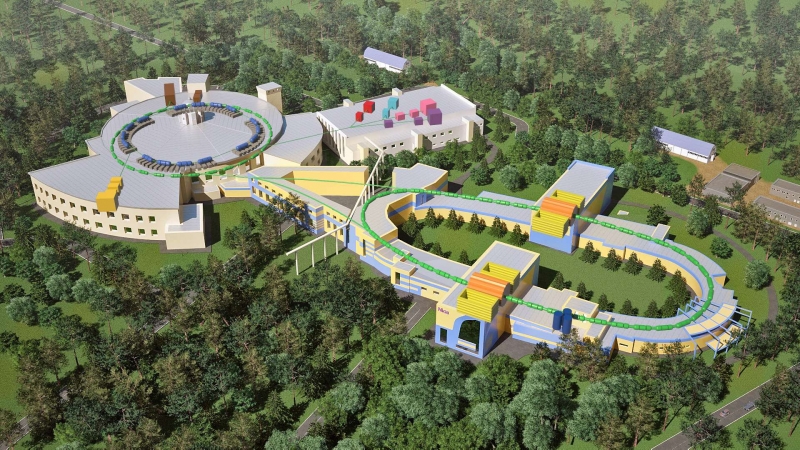

Расчетные исследования напряженно-деформированного состояния, прочности и устойчивости несущих конструкций объекта «Центр инновационных разработок проекта комплекса NICA в г. Дубна» при основных и особых сочетаниях нагрузок и воздействий, сравнительный анализ результатов альтернативных расчетов, сопровождение прохождения государственной экспертизы

Выводы
При анализе напряженно-деформированного состояния и прочности верхнего узла ферм покрытия на заданное заказчиком сочетание нагрузок (перемещений торцев) проводился расчет в трехмерной физически и геометрически нелинейной конечноэлементной постановке по программному комплексу ANSYS с учетом пластического деформирования отдельных конструктивных элементов.
Пластические деформации начинают возникать при 75% нагрузки на внутренней стороне в верхней центральной зоне узла.
Максимальное значение пластической деформации при полной нагрузке составило 0.63% для загружения 1 и 1,03% для загружения 31, что значительно меньше предельных деформаций для строительных сталей  (для большинства марок составляют 15-20%). Зона пластичности при этом нигде не развивается на всю толщину. Пластика образуется на внутренней стороне в центральной части узла и на внешних сторонах в примыкающих трубах.
В соответствии с расчетом несущая способность конструкции узла покрытия обеспечивается. Для дополнительной оценки запаса выполнен расчет вплоть до исчерпания несущей способности путем пропорционального увеличения заданных перемещений сверх расчетных значений. Разрушающие пластические деформации в отдельных зонах возникают более чем при 200%-й нагрузке от расчетной, и даже при этой величине не распространяются на всю толщину труб.
