«Расчет высокотемпературных трубопроводов обвязки установки производства водорода на статическую и циклическую прочность в соответствии с требованиями действующих РТМ 38.001-94»
Заключение
По результатам выполненных разработок и исследований можно сформулировать следующие выводы и рекомендации

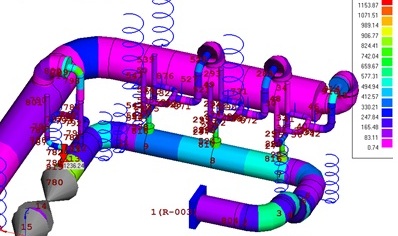

Разработаны подробные расчетные модели (в сертифицированном программном комплексе АСТРА-НЕФТЕХИМ) системы высокотемпературных трубопроводов обвязки установки производства водорода.
Определены расчетные перемещения, напряжения и нагрузки (силы и моменты) на патрубки оборудования и опоры, необходимые для проектирования и оценки прочности оборудования и строительных конструкций. Расчетные силы и моменты для ряда установок существенно превышают допускаемые значения, выданные Заказчиком.
Проведена оценка статической и циклической прочности по нормативному документу РТМ 38.001-94. Имеются существенные превышения допускаемых напряжений по этим критериям.
Заключение
По результатам выполненных разработок и исследований можно сформулировать следующие выводы и рекомендации
- Разработаны подробные расчетные модели (в сертифицированном программном комплексе АСТРА-НЕФТЕХИМ) системы высокотемпературных трубопроводов обвязки установки производства водорода.
- Определены расчетные перемещения, напряжения и нагрузки (силы и моменты) на патрубки оборудования и опоры, необходимые для проектирования и оценки прочности оборудования и строительных конструкций. Расчетные силы и моменты для ряда установок существенно превышают допускаемые значения, выданные Заказчиком.
- Проведена оценка статической и циклической прочности по нормативному документу РТМ 38.001-94. Имеются существенные превышения допускаемых напряжений по этим критериям.
