Выполненные работы от "А"бхазии до "Я"кутии
Краснодарский край, Адлерский р-н, комплекс «Горная Карусель»
Руководитель работы докт. техн. наук, проф. А.М. Белостоцкий
Исполнители к.т.н. А.С.Павлов, А.А.Аул, Коновицкая Л.В., Петрова О.А.

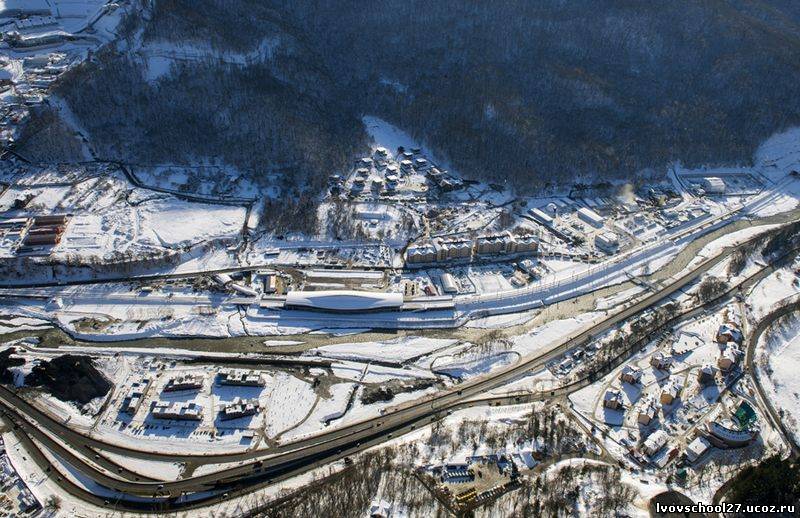

Расположение объекта: комплекс «Горная Карусель», Краснодарский край, Адлерский р-н, с. Эсто-Садок
Дата выполнения: 2013

«Уточнение расчетов напряженно-деформированного состояния, прочности и устойчивости несущих конструкций ТРЦ … (комплекс „Горная Карусель“) при нормативно регламентированных основных и особых сочетаниях нагрузок и воздействий»



Заключение
По результатам выполненных работ по уточненным расчетным исследованиям напряженно-деформированного состояния (НДС), прочности и устойчивости несущих конструкций здания ТРЦ можно сформулировать следующие выводы.
Разработанные и верифицированные статические и динамические пространственные оболочечно-стержневые конечноэлементные модели программном комплексе Лира) системы «грунтовое основание – ж/б фундаментная плита – 6 секций ж/б конструкций – эластомеры – стальные конструкции покрытия» проектного варианта торгово-развлекательного центра 12.35 позволяют адекватно оценить основные параметры НДС при действии основных и особых сочетаний нагрузок и воздействий.
На основании обнаруженного расчетами дефицита несущей способности ряда элементов железобетонных конструкций по критериям, в частности:
– продавливания (колонной 1000х1000 мм по осям В/1-8/1 фундаментной плиты),
– армирование по второму предельному состоянию для фундаментной плиты, плит перекрытий и ряда стен,
– по наклонному сечению для ряда балок был превышен лимит по поперечной силе,
– армирования по второму предельному состоянию для ряда ригелей
требуется уточнение проектных решений том числе, и возможного усиления), подтверждаемые расчетами. В процессе корректировки проекта рекомендуется провести детальную проверку сечений железобетонных элементов с учетом уточненных нагрузок, армирования и возможного усиления.
Исследования жесткости срезного узла стыковки элементов покрытия сечением 150х60х6 показало, что данный узел в текущем проектном решении имеем механизм работы, близкий к шарнирному. Проведенные исследования устойчивости покрытия при данной схеме работы показал возможность локальной потери устойчивости внутри ромбических ячеек. С учетом этого рекомендуется разработать проектные решения по обеспечению жесткости узла и его несущей способности.
Предоставленные расчетные модели не достаточно полно моделируют схему устройства покрытия с учетом имеющейся расцентровки в местах пересечения арок сечением 600х200. На стадии уточнения проектных решений рекомендовано реализовать в расчетных моделях возникающие эксцентриситеты, провести повторные расчеты на прочность и устойчивость системы, оценить прочностные характеристики конструктивных узлов.
По результатам анализа действующих зарубежных норм рекомендуется уточнить проектные решения по опорам покрытия (сейчас реализованы резинометаллические — эластомеры) ввиду установленного ограничения на применение эластомеров в условиях постоянных и значимых сдвигающих нагрузок.


Заключение

По результатам выполненных работ по уточненным расчетным исследованиям напряженно-деформированного состояния (НДС), прочности и устойчивости несущих конструкций здания ТРЦ можно сформулировать следующие выводы.

  • Разработанные и верифицированные статические и динамические пространственные оболочечно-стержневые конечноэлементные модели программном комплексе Лира) системы «грунтовое основание – ж/б фундаментная плита – 6 секций ж/б конструкций – эластомеры – стальные конструкции покрытия» проектного варианта торгово-развлекательного центра 12.35 позволяют адекватно оценить основные параметры НДС при действии основных и особых сочетаний нагрузок и воздействий.
  • На основании обнаруженного расчетами дефицита несущей способности ряда элементов железобетонных конструкций по критериям, в частности:
– продавливания (колонной 1000х1000 мм по осям В/1-8/1 фундаментной плиты),
– армирование по второму предельному состоянию для фундаментной плиты, плит перекрытий и ряда стен,
– по наклонному сечению для ряда балок был превышен лимит по поперечной силе,
– армирования по второму предельному состоянию для ряда ригелей требуется уточнение проектных решений том числе, и возможного усиления), подтверждаемые расчетами. В процессе корректировки проекта рекомендуется провести детальную проверку сечений железобетонных элементов с учетом уточненных нагрузок, армирования и возможного усиления.
  • Исследования жесткости срезного узла стыковки элементов покрытия сечением 150х60х6 показало, что данный узел в текущем проектном решении имеем механизм работы, близкий к шарнирному. Проведенные исследования устойчивости покрытия при данной схеме работы показал возможность локальной потери устойчивости внутри ромбических ячеек. С учетом этого рекомендуется разработать проектные решения по обеспечению жесткости узла и его несущей способности.
  • Предоставленные расчетные модели не достаточно полно моделируют схему устройства покрытия с учетом имеющейся расцентровки в местах пересечения арок сечением 600х200. На стадии уточнения проектных решений рекомендовано реализовать в расчетных моделях возникающие эксцентриситеты, провести повторные расчеты на прочность и устойчивость системы, оценить прочностные характеристики конструктивных узлов.
  • По результатам анализа действующих зарубежных норм рекомендуется уточнить проектные решения по опорам покрытия (сейчас реализованы резинометаллические — эластомеры) ввиду установленного ограничения на применение эластомеров в условиях постоянных и значимых сдвигающих нагрузок.
