Выполненные работы от "А"бхазии до "Я"кутии

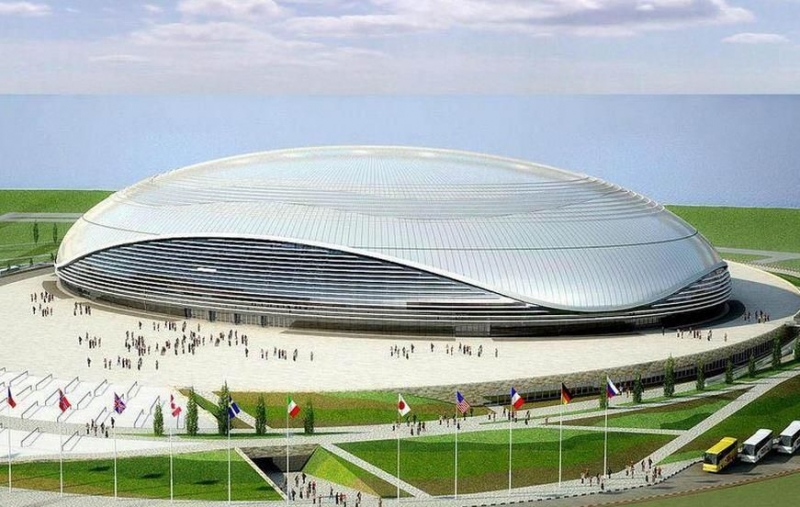

Краснодарский край, Большая ледовая арена
Расположение объекта: Сочи
Дата выполнения: 2010

«Уточненные расчетные исследования НДС, прочности и устойчивости несущих железобетонных и металлических конструкций Большой ледовой арены для хоккея с шайбой . Сочи, Олимпиада-2014) при действии статических, ветровых и сейсмических нагрузок».

Заключение

В результате выполненных разработок и расчетных исследований напряженно-деформированного состояния, устойчивости и динамики железобетонных конструкций и металлоконструкций покрытия Большой ледовой арены г. Сочи при учете весовых, полезных, снеговых и сейсмических нагрузок можно сформулировать следующие выводы и рекомендации.
1 Разработаны и верифицированы пространственные оболочечно-стержневые конечноэлементные модели системы «грунтовое основание – ж/б конструкции – металлоконструкции покрытия» и подсистем, адекватно отражающие их геометрико-жесткостные, инерционные и нагрузочные характеристики и результирующее напряженно-деформированное состояние.
2 По разработанным КЭ-моделям в верифицированном ПК ANSYS определены параметры напряженно-деформированного состояния системы (перемещения, усилия, напряжения) при расчетных сочетаниях нагрузок и воздействий, динамические характеристики и критические нагрузки/формы потери устойчивости.
3 Анализ результатов расчетных исследований показал в целом ожидаемую картину распределения параметров НДС в несущих ж/б и металлических конструкциях БЛА.В частности, выявлено
– слабое влияние податливости опорной подсистемы «основание – ж/б конструкции» на статическое состояние и устойчивость металлоконструкций покрытия;
– отсутствие значимых эффектов геометрической нелинейности в деформировании системы и подсистем.
4 Выполненными расчетными исследованиями установлено, что при соблюдении принятых параметров проекта (геометрия, свойства материалов и соединений, величины и сочетания нагрузок и воздействий и др.):
1) состояние железобетонных конструкций удовлетворяет нормативным критериям несущей способности (деформативности, прочности и устойчивости);
2) состояние несущих металлических конструкций покрытия удовлетворяет нормативным критериям несущей способности (деформативности, прочности и устойчивости);
5 Сравнительный анализ результатов расчетных исследования напряженно-деформированного состояния, устойчивости и динамических характеристик/реакций несущих конструкций БЛА, полученных по альтернативным конечноэлементным моделям и программным комплексам (ANSYS – в настоящем отчете, Лира и SCAD – в отчетах «Инфорспроекта» [6-8]), позволяет сделать вывод о достоверности критериальных параметров, определяющих прочность и устойчивость железобетонных и металлических конструкций.
6 С учетом уникальности реализуемых конструктивных решений рекомендуется разработать программу мониторинга состояния несущих конструкций БЛА для стадий строительства и эксплуатации, опирающуюся как на результаты выполненных расчетов, так и (главное) на специально разрабатываемые калибруемые мониторинговые математические модели.

В результате выполненных разработок и расчетных исследований напряженно-деформированного состояния, устойчивости и динамики железобетонных конструкций и металлоконструкций покрытия Большой ледовой арены г. Сочи при учете весовых, полезных, снеговых и сейсмических нагрузок можно сформулировать следующие выводы и рекомендации.
1 Разработаны и верифицированы пространственные оболочечно-стержневые конечноэлементные модели системы «грунтовое основание – ж/б конструкции – металлоконструкции покрытия» и подсистем, адекватно отражающие их геометрико-жесткостные, инерционные и нагрузочные характеристики и результирующее напряженно-деформированное состояние.

2 По разработанным КЭ-моделям в верифицированном ПК ANSYS определены параметры напряженно-деформированного состояния системы (перемещения, усилия, напряжения) при расчетных сочетаниях нагрузок и воздействий, динамические характеристики и критические нагрузки/формы потери устойчивости.

3 Анализ результатов расчетных исследований показал в целом ожидаемую картину распределения параметров НДС в несущих ж/б и металлических конструкциях БЛА.В частности, выявлено– слабое влияние податливости опорной подсистемы «основание – ж/б конструкции» на статическое состояние и устойчивость металлоконструкций покрытия;– отсутствие значимых эффектов геометрической нелинейности в деформировании системы и подсистем.

4 Выполненными расчетными исследованиями установлено, что при соблюдении принятых параметров проекта (геометрия, свойства материалов и соединений, величины и сочетания нагрузок и воздействий и др.):1) состояние железобетонных конструкций удовлетворяет нормативным критериям несущей способности (деформативности, прочности и устойчивости);2) состояние несущих металлических конструкций покрытия удовлетворяет нормативным критериям несущей способности (деформативности, прочности и устойчивости);

5 Сравнительный анализ результатов расчетных исследования напряженно-деформированного состояния, устойчивости и динамических характеристик/реакций несущих конструкций БЛА, полученных по альтернативным конечноэлементным моделям и программным комплексам (ANSYS – в настоящем отчете, Лира и SCAD – в отчетах «Инфорспроекта» [6-8]), позволяет сделать вывод о достоверности критериальных параметров, определяющих прочность и устойчивость железобетонных и металлических конструкций.

6 С учетом уникальности реализуемых конструктивных решений рекомендуется разработать программу мониторинга состояния несущих конструкций БЛА для стадий строительства и эксплуатации, опирающуюся как на результаты выполненных расчетов, так и (главное) на специально разрабатываемые калибруемые мониторинговые математические модели.
