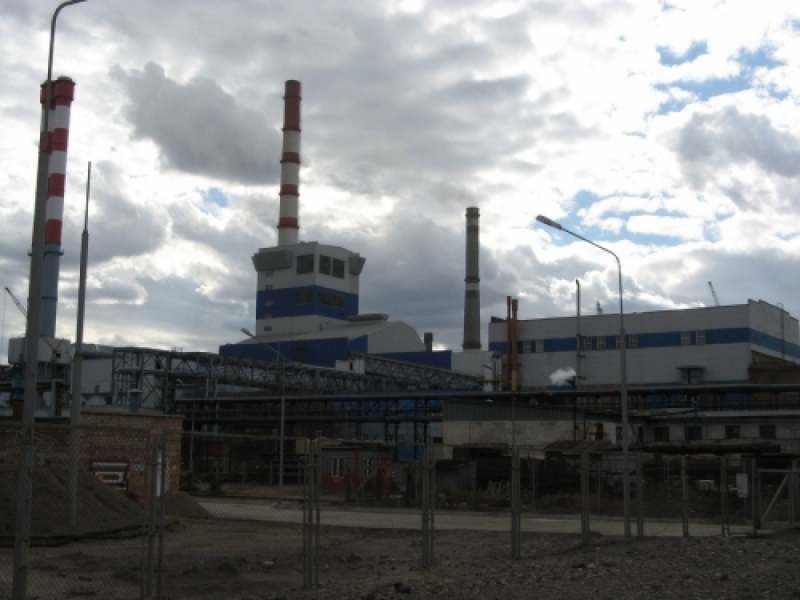

Расчетные исследования напряженно-деформированного состояния и прочности трубопроводной системы блока комплексной очистки при нормативно регламентированных сочетаниях статических нагрузок, температурных и сейсмических воздействий» для объекта «Реконструкция КАО СЦ с установкой ВРУ КАр-15 в КАО СЦ УК МК ТОО „Казцинк“

Заключение

По результатам выполненных разработок и исследований напряженно-деформированного состояния и прочности трубопроводной системы блока комплексной очистки при нормативно регламентированных сочетаниях статических нагрузок, температурных и сейсмических воздействий» для объекта «Реконструкция КАО СЦ с установкой ВРУ КАр-15 в КАО СЦ УК МК ТОО „Казцинк“ можно сформулировать следующие выводы и рекомендации.

1. Разработаны подробные расчетные пространственно-стержневые динамиче-ские модели (с учетом повышенной оболочечной податливости отводов, тройников и штуцеров оборудования, в сертифицированном программном комплексе АСТРА-ТЭС), включающие систему трубопроводов блока комплексной очистки.

2. Определены расчетные статические и сейсмические перемещения, напряжения и нагрузки (силы и моменты) на патрубки оборудования и опоры, необходимые для про-ектирования и оценки прочности оборудования и строительных конструкций. В большей части патрубков оборудования имеются превышения ряда компонент допускаемых нагру-зок.

3. Проведена оценка статической, циклической и сейсмической прочности эле-ментов трубопроводов по нормативным требованиям РД 10-249-98. Показано, что указан-ные нормативные критерии прочности выполнены для всех элементов трубопровода БКО (трубы, отводы, тройники и переходы).

4. Выданы рекомендации по необходимым (из условия допустимости нагрузок на патрубки оборудования, п.2) компенсационным мероприятиям в двух вариантах:

— места установки и характеристики «абстрактных» линзовых/сильфонных компен-саторов, установка которых обеспечивает снижение расчётных нагрузок на патруб-ки аппаратов до допустимых значений;

— места установки и характеристики разгруженных сильфонных компенсаторов и дополнительных пружинных опор, обеспечивающие минимально возможные на-грузки на патрубки, исходя из возможностей перекомпоновки схемы и каталожных характеристик.

5. Особо отметим, что выданные Заказчиком допускаемые нагрузки на патрубки оборудования, малая величина которых повлекла необходимость принятия весьма суще-ственных компенсационных мероприятий (п.4), являются явно заниженными по сравне-нию с их обоснованными величинами. Этот вывод следует как из многолетнего опыта с аналогичными проблемами на границах проектирования (трубопроводы-оборудование, трубопроводы – строительные конструкции), так и предварительного анализа расчетных напряжений в упомянутых патрубковых зонах оборудования системы блока комплексной очистки.
