Казахстан, Аксукский завод Ферросплавов, филиал АО «ТНК «Казхром»
Руководитель работы докт. техн. наук, проф. А.М. Белостоцкий

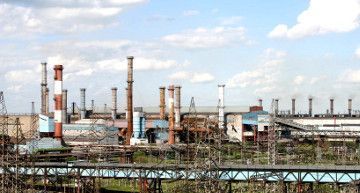

Расположение объекта: Казахстан, 140101, Павлодарская область, г. Аксу, Аксуский завод ферросплавов, Плавильный цех №6
Дата выполнения: 2016
Расчетные исследования напряженно-деформированного состояния и прочности трубопроводной системы блока комплексной очистки при нормативно регламентированных сочетаниях статических нагрузок,
температурных и сейсмических воздействий» для объекта «Реконструкция КАО СЦ с установкой ВРУ КАр-15 в КАО СЦ УК МК ТОО „Казцинк“

Расчетное определение НДС и оценка прочности железобетонного фундамента сталеплавильной печи плавильного цеха №        6 Аксукского завода Ферросплавов для этапа бетонирования  (усадка) и для штатного и внештатного  (аварийного) режима эксплуатации с учетом температурного воздействия.



Заключение

По результатам расчетных исследований температурного и напряженно-деформированного состояний конструкций фундамента, выполненных в соответствии с техническим заданием, можно сформулировать следующие выводы и рекомендации:

1) В верифицированных программных комплексах ANSYS Mechanical и ЛИРА 10.4 разработаны соответственно объемная и балочно-оболочечная конечноэлементные модели фундаментных конструкций печи.
2) При расчете на объемной КЭ-модели усадочных трещин с учетом экзотермии выявлены локальные приповерхностные зоны колонн и торца плиты глубиной до 2,5 см вблизи опалубки, где возможно образование трещин. Рекомендуется принять защитный слой армирования не менее 3 см при соблюдении ГОСТа на состав бетона и нормативных документов по заливке железобетонных конструкций.
3) На основе расчетного распределения НДС конструкции фундамента, полученного на объемных КЭ-моделях, из трех режимов эксплуатации (кратковременного, длительного зимнего и длительного летнего) выявлен наихудший – длительный нагрев в зимний период времени, чреватый значительными напряжениями растяжения и сжатия в бетоне.

Расчетами на эквивалентной балочно-оболочечной модели определено, что температурное воздействие оказывает наибольший вклад в требуемую площадь армирования фундаментной плиты. Определены распределения требуемой площади армирования железобетонного фундамента печи (плиты и колонн) для действия весовых нагрузок и наихудшего режима эксплуатации.
