Выполненные работы от "А"бхазии до "Я"кутии
Москва, ЮЗАО, Нахимовский пр-т....
Руководитель работы докт. техн. наук, проф. А.М. Белостоцкий
Расположение объекта: Москва, ЮЗАО, Нахимовский пр-т...
Дата выполнения: 2015

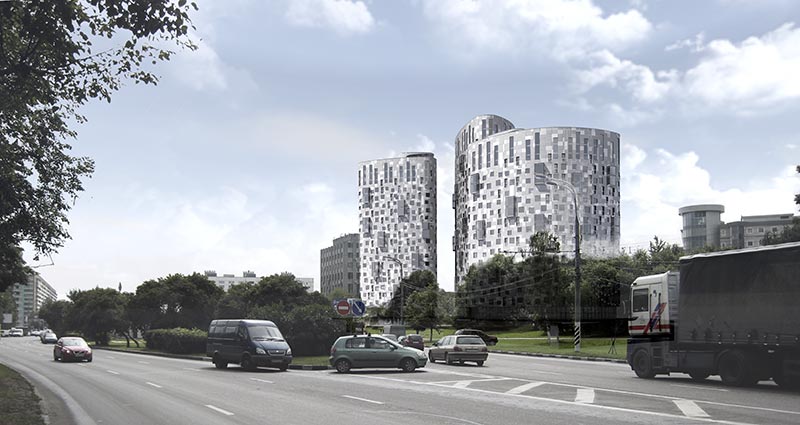

«Расчетное определение ветровых нагрузок на несущие и фасадные конструкции многоэтажного комплекса с апарт-отелем . Москва, Нахимовский пр-т, …) на основе трехмерного численного моделирования ветровой аэродинамики».



5.1. Форма представления и номенклатура результатов и обозначения
В данном разделе приведены основные результаты выполненных расчетных исследований ветровых нагрузок на несущие и фасадные конструкции многоэтажного жилого комплекса (далее ЖК)по адресу: г. Москва, ЮЗАО, Нахимовский пр-т, вл. 31, а также используемые обозначения. Многовариантные расчетные исследования проводились для ЖК в «чистом поле» (без учета существующей окружающей застройки) и для ЖК в окружающей застройке учетом существующей окружающей застройки).
Система координат модели ЖК и расчетные направления ветрового потока показана на рис. 5.1.Начало координат находится на пересечении осей 8 и Е на отметке 0 м [2]. Ось X ориентирована с запада на восток, ось Y – с юга на север, ось Z – вверх. Угол атаки ветра (Угол, °) отсчитывается от оси Y (Север) по часовой стрелке.
Полученные результаты представлены в следующем виде:
5.1.1 Ветровые нагрузки на несущие конструкции:
– средние значения суммарных расчетных ветровых нагрузок на несущие конструкции ЖК в упомянутых выше осях (FX, FY, тс), векторная сумма нагрузки (FR) и крутящий момент относительно центра тяжести соответствующего корпуса ЖК (MZ, тс•м) для 24-х направлений (шаг по углу 15º) в табличном виде (табл.5.1) и в форме графиков (рис. 5.2 — 5.5);
– значения расчетной средней составляющей поэтажных сил FXи FY осях ЖК, см. рис. 5.1)на несущие конструкции корпусов ЖК (стилобат обозначен как Этаж под №   0, надстройка на крыше корпусов 1 и 3 – как «крыша») для 24-х направлений ветра в табличном виде (табл. 5.4 – 5.15);
– средняя (f, Н/м), динамическая (амплитуда или полуразмах, fdyn, /м)) составляющие погонной силы FX и FY и коэффициент «динамичности» (kdyn=fdyn/f) для соответствующей компоненты (поверхность сбора аэродинамической нагрузки в уровне перекрытия) каждого этажа корпусов ЖК в табличном виде (табл. 5.16 — 5.42). Схемы поэтажных компонент с указанием их нумерации показаны на рис. 5.8 — 5.10.
5.1.2 Ветровые нагрузки на фасадные конструкции:
– огибающие максимального и минимального значений давления на фасады ЖК для всех направлений ветра (рис. 5.11, табл. 5.19);
– огибающие вычисленных поэтажно максимальных и минимальных значений ветрового давления на фасадные конструкции (рис.5.12 и табл. 5.20); изополя верхней огибающей максимальных значений ветрового давления, нижней огибающей минимальных значений ветрового давления и соответствующих углов атаки ветра, при которых реализуются эти огибающие, представлены в графическом виде на рис. 5.13 — 5.20.
– основные результаты расчетов для наиболее повторяемого юго-западного направления ветра (Угол 225°)и одного из наиболее опасных с точки зрения как несущих, так и фасадных конструкций (Угол 195°)в графическом виде (рис. 5.21-5.46).
Средние расчетные ветровые давления получены в результате стационарных расчетов, динамическая составляющая, максимальные и минимальные давления вычислялись по методике, представленной в разделе (п.3.1-3.2) данного отчета.

5.1. Форма представления и номенклатура результатов и обозначения

В данном разделе приведены основные результаты выполненных расчетных исследований ветровых нагрузок на несущие и фасадные конструкции многоэтажного жилого комплекса (далее ЖК)по адресу: г. Москва, ЮЗАО, Нахимовский пр-т, вл. 31, а также используемые обозначения. Многовариантные расчетные исследования проводились для ЖК в «чистом поле» (без учета существующей окружающей застройки) и для ЖК в окружающей застройке учетом существующей окружающей застройки).Система координат модели ЖК и расчетные направления ветрового потока показана на рис. 5.1.Начало координат находится на пересечении осей 8 и Е на отметке 0 м [2]. Ось X ориентирована с запада на восток, ось Y – с юга на север, ось Z – вверх. Угол атаки ветра (Угол, °) отсчитывается от оси Y (Север) по часовой стрелке.Полученные результаты представлены в следующем виде:

5.1.1 Ветровые нагрузки на несущие конструкции:

– средние значения суммарных расчетных ветровых нагрузок на несущие конструкции ЖК в упомянутых выше осях (FX, FY, тс), векторная сумма нагрузки (FR) и крутящий момент относительно центра тяжести соответствующего корпуса ЖК (MZ, тс•м) для 24-х направлений (шаг по углу 15º) в табличном виде (табл.5.1) и в форме графиков (рис. 5.2 — 5.5);

– значения расчетной средней составляющей поэтажных сил FXи FY осях ЖК, см. рис. 5.1)на несущие конструкции корпусов ЖК (стилобат обозначен как Этаж под №   0, надстройка на крыше корпусов 1 и 3 – как «крыша») для 24-х направлений ветра в табличном виде (табл. 5.4 – 5.15);

– средняя (f, Н/м), динамическая (амплитуда или полуразмах, fdyn, /м)) составляющие погонной силы FX и FY и коэффициент «динамичности» (kdyn=fdyn/f) для соответствующей компоненты (поверхность сбора аэродинамической нагрузки в уровне перекрытия) каждого этажа корпусов ЖК в табличном виде (табл. 5.16 — 5.42). Схемы поэтажных компонент с указанием их нумерации показаны на рис. 5.8 — 5.10.

5.1.2 Ветровые нагрузки на фасадные конструкции:

– огибающие максимального и минимального значений давления на фасады ЖК для всех направлений ветра (рис. 5.11, табл. 5.19);

– огибающие вычисленных поэтажно максимальных и минимальных значений ветрового давления на фасадные конструкции (рис.5.12 и табл. 5.20); изополя верхней огибающей максимальных значений ветрового давления, нижней огибающей минимальных значений ветрового давления и соответствующих углов атаки ветра, при которых реализуются эти огибающие, представлены в графическом виде на рис. 5.13 — 5.20.

– основные результаты расчетов для наиболее повторяемого юго-западного направления ветра (Угол 225°)и одного из наиболее опасных с точки зрения как несущих, так и фасадных конструкций (Угол 195°)в графическом виде (рис. 5.21-5.46).


Средние расчетные ветровые давления получены в результате стационарных расчетов, динамическая составляющая, максимальные и минимальные давления вычислялись по методике, представленной в разделе (п.3.1-3.2) данного отчета.



Рис. 5.1Система координат модели ЖК и расчетные направления ветрового потока

(0° – «Северный», 90° – «Восточный», 180° – «Южный», 270° – «Западный»)

5.2. Ветровые нагрузки на несущие конструкции ЖК

На рисунках 5.2-5.7 приведены круговые диаграммы расчетных учетом коэффициента надежности по нагрузке 1.4 и коэффициента для типа местности k (ze=10 м)=0.65) средних суммарных ветровых нагрузок (FR – равнодействующая сила,FX, FY – проекции FR на оси координат, MZ – крутящий момент относительно центра координат) на корпуса ЖК без учета стилобата в зависимости от угла атаки ветра, при этом значения приведены по модулю. Таблицы5.1-5.3 содержат соответствующие значения нагрузок с учетом знака. В таблицах 5.4 – 5.15 представлены значения расчетной средней составляющей поэтажных силFXи FY осях ЖК, см. рис. 5.1) на несущие конструкции корпусов ЖК (стилобат обозначен, как Этаж под №   0, надстройка на крыше корпусов 1 и 3 – как «крыша») для 24-х направлений ветра. Все результаты представлены как для расчетного варианта без учета окружающей застройки (ЖК в «чистом поле»), так и с ее учетом (ЖК в окружающей застройке).
