Актуальный релиз АСТРА-НОВА

Комплекс программ АСТРА-НОВА'2017для автоматизированных расчетов трубопроводных систем и деталей по выбору основных размеров, на статическую и циклическую прочность, на сейсмические воздействия, вибропрочность и неустановившиеся динамические процессы в соответствии с российскими нормативными требованиями.

Скачать актуальный релиз.


АСТРА-АЭС (аттестационный паспорт Ростехнадзора №    292 от 14.04.2011, рег. №     614 от 16.09.2009) – ПНАЭ Г-7-002-86. Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок.

АСТРА-ТЭС (сертификат соответствия №  RA.RU.АБ86.Н01034 от 13.07.2017) – РД 10-249–98. Нормы расчета на прочность стационарных котлов и трубопроводов пара и горячей воды

АСТРА-НЕФТЕХИМ (сертификат соответствия №  RA.RU.АБ86.Н01034 от 13.07.2017) – РТМ 38.001–94. Указания по расчету на прочность и вибрацию технологических стальных трубопроводов. ГОСТ 32388-2013 Трубопроводы технологические. Нормы и методы расчета на прочность, вибрацию и сейсмические воздействия

АСТРА-ТЕПЛОСЕТЬ (сертификат соответствия №    РОСС RU.СП15.Н00630 от 13.07.2017) – РД 10-400–01. Нормы расчета на прочность трубопроводов тепловых сетей. ГОСТ Р 55596-2013. Сети тепловые. Нормы и методы расчета на прочность и сейсмические воздействия.

АСТРА-МАГИСТР (сертификат соответствия №  RA.RU.АБ86.Н01034 от 13.07.2017) – СНиП 2.05.06-85, СП 36.13330.2012. Магистральные трубопроводы. ГОСТ Р 55989-2014. Магистральные газопроводы. Нормы проектирования на давление свыше 10 МПа. ГОСТ Р 55990-2014. Месторождения нефтяные и газонефтяные. Промысловые трубопроводы. Нормы проектирования;



АСТРА-СВД (сертификат соответствия №  RA.RU.АБ86.Н01034 от 13.07.2017) – РТМ 26-01-44-78. Детали трубопроводов на давление свыше 10 до 100 МПа. ГОСТ Р 55600-2013. Трубы и детали трубопроводов на давление свыше 100 до 320 МПа. Нормы и методы расчета на прочность





АСТРА-СТАДИО™  (аттестационный паспорт Ростехнадзора №    292 от 14.04.2011, рег. №    614 от 16.09.2009) – уточненный расчет температурного и напряженно-деформированного состояния, статической и циклической прочности и сейсмостойкости элементов-деталей трубопроводов: тройников, отводов, переходов, линзовых компенсаторов и др.  (оболочечные и трехмерные схемы МКЭ).

«Семейство» программных комплексов АСТРА-НОВА’2017 обеспечивает автоматизированные расчеты деталей трубопроводов по выбору основных размеров и поверочные расчеты произвольных пространственных разветвленных и протяженных, крио-, низко- и высокотемпературных, надземных (на опорно-подвесной системе), наземных, подземных и подводных трубопроводных систем на статическую и циклическую прочность, на сейсмические воздействия,  вибропрочность и неустановившиеся динамические процессы в соответствии с требованиями действующих российских нормативных документов:

• АСТРА-АЭС™ – ПНАЭ Г-7-002-86. Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок.
• АСТРА-ТЭС™ – РД 10-249–98. Нормы расчета на прочность стационарных котлов и трубопроводов пара и горячей воды.
• АСТРА-НЕФТЕХИМ™ – РТМ 38.001-94. Указания по расчету на прочность и вибрацию технологических стальных трубопроводов.

• АСТРА-ТЕПЛОСЕТЬ™ – РД 10-40












0–01. Нормы расчета на прочность трубопроводов тепловых сетей.

• АСТРА-МАГИСТР™ – СНиП 2.05.06-85. Магистральные трубопроводы необходимой авторской доработкой в части расчетной оценки прочности).
  • АСТРА-АЭСПНАЭ Г-7-002-86. Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок.
  • АСТРА-ТЭС РД 10-249–98. Нормы расчета на прочность стационарных котлов и трубопроводов пара и горячей воды.
  • АСТРА-НЕФТЕХИМРТМ 38.001-94. Указания по расчету на прочность и вибрацию технологических стальных трубопроводов. New! ГОСТ 32388-2013 Трубопроводы технологические. Нормы и методы расчета на прочность, вибрацию и сейсмические воздействия.
  • АСТРА-ТЕПЛОСЕТЬ РД 10-400–01. Нормы расчета на прочность трубопроводов тепловых сетей. New! ГОСТ Р 55596-2013. Сети тепловые. Нормы и методы расчета на прочность и сейсмические воздействия.
  •  АСТРА-МАГИСТР СНиП 2.05.06-85,  СП 36.13330.2012. Магистральные трубопроводы  авторской доработкой в части расчетной оценки прочности).  ГОСТ Р 55989-2014. Магистральные газопроводы. Нормы проектирования на давление свыше 10 МПа. ГОСТ Р 55990-2014. Месторождения нефтяные и газонефтяные. Промысловые трубопроводы. Нормы проектирования.
  • АСТРА-СВД РТМ 26-01-44-78. Детали трубопроводов на давление свыше 10 до 100 МПа. ГОСТ Р 55600-2013. Трубы и детали трубопроводов на давление свыше 100 до 320 МПа. Нормы и методы расчета на прочность  авторской доработкой в части расчета трубопроводных систем и напряжений в деталях).

В комплексах реализован единый алгоритм расчета трубопроводов (определение перемещений, нагрузок на опоры и усилий в сечениях) как линейно-упругих пространственных многократно статически неопределимых стержневых систем, сочетающий суперэлементный подход метода перемещений, методы начальных параметров и прогонки (для каждого суперэлемента) и спектральную методику решения динамических задач. Учитывается повышенная оболочечная податливость тонко- и среднестенных криволинейных труб (эффекты Кармана), тройниковых соединений и штуцерных врезок, линзовых/сильфонных компенсаторов. Расчет подземных трубопроводов  бесканальной прокладки опирается на результаты численных и экспериментальных исследований трехмерных нелинейных систем «трубопровод-изоляция-грунт». Значимые собственные частоты и формы колебаний в требуемом частотном диапазоне определяются из решения частной проблемы собственных значений методом блочного Ланцоша. Динамические расчеты (сейсмические, вибрационные и на неустановившуюся динамику) выполняются спектральным методом с суперпозицией реакций по всем или выбранным собственным формам колебаний.

Принципиальный шаг сделан в уточненном учете статических и динамических характеристик сложных подсистем (детали, опорные конструкции и оборудование) в составе общей суперэлементной модели трубопроводной системы – формирование и использование так называемых редуцированных матриц влияния суперэлементов (Крейга-Бемптона, жесткости, масс, нагрузок).

Реализован и широко используется наукоемкий и  практически полезный уточненный трехмерный конечноэлеменный расчет температурного и напряженно-деформированного состояний, статической, сейсмической и циклической прочности типовых деталей-элементов трубопроводов: сварных, с накладками, наплавкой и штампованных тройников, отводов (гибов, колен, секторных) с учетом влияния присоединенных труб, эллиптичности и разностенности, конических концентрических и эксцентрических переходов, линзовых и сильфонных компенсаторов.

Впервые в отечественной практике достигнут качественно новый уровень комплексного автоматизированного расчетного обоснования статической и циклической прочности, сейсмостойкости, вибрационной и динамической прочности на доступных компьютерах: трубопроводные системы произвольной сложности можно следует) оперативно и точно моделировать с использованием преимуществ современных численных методов, Windows- и САПР-технологий, анализировать в полном соответствии с требованиями действующих российских норм и оптимизировать по прочностным критериям, не прибегая к вынужденным и, зачастую, необоснованным упрощениям и умолчаниям.

Любой отраслевой комплекс семейства АСТРА-НОВА™ состоит из следующих программных модулей:

ПРЕ-АСТРА – многофункциональный «препроцессор» комплекса, учитывающий разнообразные «традиции» различных отраслей, имеющий диалоговые многооконные режимы задания, генерацию и визуализацию рациональных пространственно-стержневых расчетных моделей трубопроводных систем возможностями использования баз данных по материалам, опорам, пружинным подвескам и фланцевым соединениям, ранее заданных моделей, расстановки опор и распределение динамических степеней свободы). Реализована совместимость с предыдущими версиями АСТРА-НОВА, другими программами расчета трубопроводов (СТАРТ, CAESAR II) и универсальными расчетными ПК (ANSYS, СТАДИО), двусторонний интерфейс с САПР ПГС (CADWorx/PIPE, SmartPlant, Plant 3D, …), поиск и отображение коллизий (пересечений, касаний и недопустимо малых зазоров труб). Пользователь может визуализировать компоновку трубопроводной системы, оперируя понятиями «прямая труба», «отвод», «тройник», «опора», «пружина» и др., используя базы данных и ранее заданные проекты. Оптимальная расчетная суперэлементная модель трубопровода генерируется автоматически с возможностью дальнейшей корректировки пользователем;

АСТРА-ДЕТАЛЬ – расчет по выбору основных размеров деталей в соответствии с требованиями отраслевых российских Норм. Реализован расчёт деталей трубопроводов – прямых труб, отводов (гибов), переходов, тройников и крышек/днищ – на действие давления. Предусмотрено два вида расчета:

  • выбор минимальной расчетной и номинальной учетом прибавок) толщины стенки деталей;
  • выбор деталей, подходящих по толщине стенки, из сортаментов.

АСТРА-СТАЦ – расчет на статическую и циклическую прочность низко- и высокотемпературных трубопроводов. Реализованы режимы задания или рационального выбора характеристик пружинных подвесок из сортамента МВН, ОСТ, LISEGA, «спецпружин», пружин постоянного усилия и пружин пользователя. Предусмотрены все практически значимые виды прочностных расчетов том числе, с учетом трения в опорах по двум альтернативным методикам) на нормативно регламентируемые сочетания квазистатических и малоцикловых нагрузок для всех режимов эксплуатации. Для тяжело нагруженных отводов (колен и гибов), тройников (врезок) и линзовых компенсаторов выполняется расчет напряжений и прочности по уточненным методикам. Дополнительно допускается задание опор в местной системе координат и стержневых элементов произвольного сечения (для моделирования, например, сложных опорных конструкций совместно с трубопроводом), учет отрыва трубопровода от опор. Для АСТРА-ТЕПЛОСЕТЬ и -МАГИСТР  реализованы уточненные алгоритмы расчета подземных трубопроводов с бесканальной прокладкой, аналогичные используемым в Еврокодах. Предусмотрена также проверка общей устойчивости подземных и наземных трубопроводов и местной устойчивости стенки трубопровода.

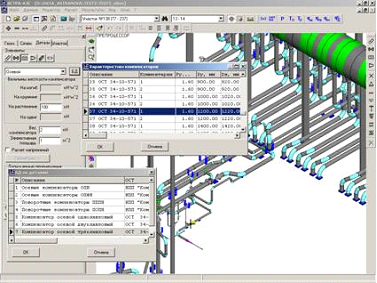

САПР CADWorx Plant->АСТРА-НОВА

Поиск коллизий в модели: недопустимо малых зазоров, касаний и пересечений труб

Задание и расчет модели «трубопроводы — оборудование – опорные конструкции»

Визуализация деформированного и напряженного состояний модели

АСТРА-ФОРМ – определение значимых собственных частот и форм колебаний системы произвольной кратности в заданном частотном диапазоне (модуль необходим и как «препроцессор» программ динамического расчета – -СЕЙСМ, -ВИБР и -ДИН), в том числе, с учетом статического «статуса» опор односторонних и (или) трения;

            Визуализация/анимация собственных форм колебаний ТС

АСТРА-СЕЙСМ – расчет на сейсмические воздействия, заданные одно- или многокомпонентными спектрами ответа  (линейно-спектральный подход) или ответными акселерограммами (интегрирование по времени) на отметках крепления, с учетом всех значимых собственных частот и форм колебаний системы, а также вклада высших форм. Реализованы также расчет на «высокочастотное» воздействие и автоматизированный режим рациональной расстановки и учета сейсмоопор. Результаты: сейсмические перемещения, ускорения, усилия, нагрузки и напряжения, оценка сейсмостойкости;

АСТРА-ВИБР – расчет на вибропрочность для режимов установившихся вынужденных колебаний. Предусмотрено два вида расчета: определение допускаемых амплитуд (нормировка) виброперемещений по каждой учитываемой собственной форме и оценка амплитуд виброперемещений, напряжений и нагрузок, вибропрочности и долговечности при заданных вибродинамических нагрузках;

АСТРА-ДИН – расчет неустановившихся вынужденных колебаний при заданных динамических нагрузках для различных переходных и аварийных режимов эксплуатации (открытие-закрытие клапанов, пропуск снарядов и т.п.);

ПОСТ-АСТРА «постпроцессор», включающий выдачу развернутых и компактных выборочных таблиц результатов статических и динамических расчетов (на русском и/или английском языках), визуализацию расчетной модели, перемещений, нагрузок на опоры, усилий и напряжений в элементах, коллизий в деформированных состояниях, анимацию собственных форм и вынужденных колебаний (вывод на монитор, принтер, плоттер, в Word или в dxf-файл для последующей работы в AutoCAD’е), генерация отчета в форматах HTML, Word и др.;

 Расчет на сейсмические воздействия, заданные акелерограммами

Расчет на сейсмические воздействия,заданные спектрами ответа

 Опция фрагментации для визуализации/выдачи таблиц результатов в заданных элементах ТС





Полная модель

Модель с матричным СЭ Крейга-Бемптона


Суперэлементные модели системы «трубопроводы-оборудование»













АСТРА-СТАДИО

  Уточненный расчет МКЭ деталей трубопроводов

АСТРА-СТАДИО

 Кадры видеоролика динамики НДС тройника

АСТРА-СТАДИО – уточненный расчет температурного и напряженно-деформированного состояний, статической, сейсмической и циклической прочности типовых деталей-элементов трубопроводов: сварных, с накладками, наплавкой и штампованных тройников, отводов (гибов, колен, секторных) с учетом влияния присоединенных труб, эллиптичности и разностенности, конических концентрических и эксцентрических переходов, линзовых и сильфонных компенсаторов, сварных соединений, труб с изоляцией в грунте и т.п. Подсистема обладает собственным развитым диалоговым пре- и постпроцессором, связана с базой данных типовых элементов, требует лишь необходимого минимума информации для генерации оптимальных пространственно-оболочечных и трехмерных расчетных моделей; вычислительным «ядром» служит мощный конечноэлементный комплекс СТАДИО™ (разработка НИЦ СтаДиО), содержащий обширную библиотеку представительных оболочечных и объемных криволинейных конечных элементов, прямых и итерационных «решателей» СЛАУ больших размерностей и альтернативных табличных, графических, визуальных и анимационных форм представления результатов расчетов;

Нововведение АСТРА-СТАДИО! Трехмерный многоэтапный упругопластический расчет (билинейная или реальная диаграмма деформирования материала) по ассоциированному закону течения с изотропным упрочнением, включающий важные практические приложения: 1) учет автофретирования (давление автофретирования — разгрузка — давление эксплуатационное) для основных толстостенных деталей трубопроводов высокого/сверхвысокого давления (трубы, отводы, тройники); 2) оценка предельных нагрузок (прежде всего, давления) для тройниковых соединений и других деталей с существенно неоднородным НДС по современному интегральному энергетическому критерию статической прочности – максимума скорости изменения удельной пластической работы.



АСТРА-СТАДИО. Тройник и отвод. Пластические деформации (изолинии) и скорость изменения удельной пластической работы (графики)



АСТРА-РАЗР – расчет последствий мгновенного аварийного разрыва трубопровода, в том числе — пространственно-временное распределение гидродинамических нагрузок, движение трубопроводов с учетом больших перемещений и пластических деформаций, оценка ударных нагрузок на опоры-ограничители и близлежащие системы (исследовательский модуль, используется только в НИЦ СтаДиО)



Верификация, аттестация, опыт внедрения и эксплуатации

Программные комплексы семейства АСТРА-НОВА™ детально документированы и верифицированы

Комплекс АСТРА-АЭС первым аттестован в 1995 г. в Госатомнадзоре РФ (повторно аттестован в полном объеме в 2011 г. в НТЦ ЯРБ Ростехнадзора). Внедрен в ведущих фирмах (ОАО «Атомэнергопроект», ОКБ «Гидропресс», ЗИОМАР (Подольск), ПКФ «Росэнергоатом», СвердНИИХимМаш, АО РОСЭП, ООО «Энергомашпроект», АО «РАОПРОЕКТ» -Петербург, Москва), ОАО «Атомтехэнерго» (Мытищи, Балаково),  НИИ атомных реакторов (Димитровград), Киевский и Харьковский «Энергопроект», НПО «Вектор», ООО «Фундаментстроймакс» (Днепропетровск), ПРаТ «Техенерго» (Львов), НТЦ ЯРБ Украины, ОП НТЦ НАЕК «Энергоатом» (Киев), НТК «ИЭС им.Е.О.Патона» НАН Украины (Киев), Енергопроект и АтомТоплоПроект (Болгария), Игналинская АЭС и др.) и де-факто является стандартом постсоветской атомной отрасли. Накоплен более чем 40-летний опыт широкого внедрения ПК и его использования в расчетных исследованиях трубопроводных систем, важных для безопасности Курской, Смоленской, Ленинградской, Кольской, Нововоронежской, Балаковской, Волгодонской, Калининской, Белоярской, Билибинской, Армянской, Запорожской и Игналинской АЭС, АЭС «Козлодуй», «Белене» (Болгария), «Ловиза» (Финляндия), «Куданкулам» (Индия), «Тяньвань» (Китай), «Аккую» (Турция)  и АС нового поколения. Имеются положительные референции специалистов ведущих зарубежных фирм Siemens AG (Германия), EDF (Франция) и Westinghouse (США).

Комплексы АСТРА-ТЭС, -НЕФТЕХИМ, -ТЕПЛОСЕТЬ™, -МАГИСТРи -СВД многократно сертифицированы в ЦПС Госстроя РФ  (ныне  — ООО «ЦСПС», последний сертификат — от 13.07.2017). Внедрены в ОАО «ГСПИ», ОАО «ЦКБ МТ „Рубин“„ -Петербург), АО „Рязанский НПК“, АО „Лукойл-ПермьНЕФТЕОРГСИНТЕЗ“, АО „Славнефть-ЯрославльНЕФТЕОРГСИНТЕЗ“, ООО „Нефтехимпроект КНГ“ (Воронеж), ПО „НАФТАН“ (Новополоцк), АО ВНИПИНефть, ВолгоградНИПИНефть, ПО „Химтехнология“ (Севердонецк), Ангарский НХП, Саянский „Полимерпласт“, АО ЛенНефтехим, АО ЛенНИИХиммаш, АО ИркутскНИИХиммаш, Укрнефтехимпроект, НПЗ Комсомольск-на-Амуре, АО „Омскнефтехимпроект“, АО „Криогенмаш“, Энергомаш -Петербург), АО  «Теплопроект“, Зарубежэнергопроект (Иваново), УралОрГРЭС, АО «УралТЭП», ОГК-5, Белэнергоремналадка (Минск), Казанский, Волгоградский, Днепропетровский и Белорусский НИПИЭнергопром, Литовская ГРЭС, АО «Красный котельщик», АО «Подольский машзавод (ЗИО)», ЗИОМАР, ЗАО «ТЭПИНЖЕНИРИНГ» (Москва), АО «Лонас технология» -Петербург, Томск), ГУП «Мосинжпроект», ОАО «Московская теплосетевая компания», НТЦ «Надымгазпром», Гипротюменнефтегаз, АО «Инжгео», ОАО «С-П. Атомэнергопроект», ОАО «Гипрогазцентр» (Нижний Новгород), ПАО «ВНИПИГаздобыча»  (Саратов, Москва), ООО «РН-СахалинНИПИморнефть» (Южно-Сахалинск), ВНИПИтрансгаз, Укргазпроект (Киев) и ЮжНИИГипроГаз (Донецк), АО «НПО „Пластполимер“, во множестве средних и малых фирм.

Университетские версии АСТРА-НОВА™ широко используются в процессе обучения студентов и исследований аспирантов/докторантов рядом ведущих ВУЗов: МГСУ (МИСИ), МЭИ, МИИТ, РУДН, Академия нефти и газа им. Губкина, Южно-Уральский и Дальневосточный федеральные университеты, Пермский, Томский, Иркутский, Уфимский, Орловский и Ивано-Франковский технические университеты, ряд других.

Каждый новый релиз АСТРА-НОВА™ (выходит два раза в год) снабжается не только обновленной документацией (общее описание, сеанс работы, набор примеров и практических задач и др.), но полноценным верификационным отчетом по всем вновь реализованным возможностям/опциям.

Курсы обучения и повышения квалификации проводятся специалистами НИЦ СтаДиО уже более 40 лет по запросам расчетчиков-пользователей АСТРА-НОВА™ и широко известны своим индивидуальным подходом и высоким уровнем. Не верите на слово? Проверьте на себе…

Часто задаваемые вопросы и нелицеприятные ответы на них  (FAQ).



Сравнительные характеристики версий АСТРА-НОВА  6.2, ’2005 и 2017

Характеристики 6.2 ’2005 ’2017
Узлов стыковки участков 1 — 250 0 — 2 000 0 — 4 000
Участков (суперэлементов) 2 — 500 1 — 2 000 1 — 4 000
Матричных суперэлементов  —  — 0 — 4 000
Элементов (отрезков, сечений) 2 — 20 000 1 — 4 000 000 1 — 8 000 000
Динамических степеней свободы 3 — 1 500 1 — 60 000 1 — 400 000
Собственных частот и форм 1 — 200 1 — 2 000 1 — 4 000
„Скорость“ счета .е.) 1 4 — 8 6 — 12
Тип ПЭВМ (не ниже) Pentium 4Mb RAM Pentium 128Mb RAM IBM-совмест., 512Mb RAM
Основные языки программ NDP Fortran Grafor, Connel Visual Fortran, Visual C++

Visual Fortran, Visual C++, FastReport



Разработчики:
Ген. директор
член-корр. РААСН, д.т.н. Белостоцкий А.М.
Гл. специалист
Воронова Г.А.
Гл. специалист
Потапенко А.Л.
Вед. инженер
Клепец О.Ю.
Вед. инженер
Аул А.А.
Вед. инженер
к.т.н. Островский К.И.
Ст. инженер
Кушнеренко И.В.
Ст. инженер
Шишкина А.Н.
Инженер
Руцкая А.А.


Более подробно с ПК АСТРА-НОВА можно ознакомиться, скачав файл в формате PDF или полную документацию http://www.stadyo.ru/download/download/.
